同时，由于大陆国家集成电路产业投资基金（简称大基金）去年成立后，便开始扩大对半导体生产链的投资，如今大陆已经有10座12吋晶圆厂正陆续开始兴建，并透过海外并购方式，协助江苏长电并购星科金朋（STATS ChipPAC），资助南通富士通买下超微（AMD）位于马来西亚槟城及苏州封测厂，建立当地后段封测生产链。

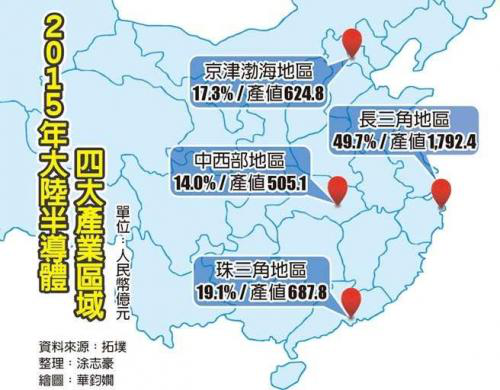

长三角地区（上海、江苏、浙江）以上海为核心，其2015年产值约为人民币1,792.4亿元，是四大产业聚落中产值最高地区。拓墣产业研究所指出，长三角地区发展偏重IC中下游，是大陆IC制造和封测技术最先进产能集中地区。其中，中芯在上海拥有庞大的8吋及12吋晶圆厂；台积电在上海松江拥有8吋厂，并已决定在南京兴建12吋厂；联电则以收购方式取得苏州和舰8吋厂经营权；力晶与合肥市政府合资兴建12吋厂。
珠三角地区（深圳、珠海、广州）则以深圳为核心，其2015年总产值为人民币687.8亿元，以IC设计产值占比最高，指标企业为华为旗下的海思，中芯也在深圳设立8吋晶圆厂，至于紫光集团传出将在深圳兴建12吋晶圆厂，并锁定DRAM为主要营运项目。
京津环渤海地区（北京、天津、大连）以北京的中关村为核心，2015年总产值为人民币624.8亿元，侧重于设计、制造与应用的发展，主要指标企业为中芯的北京12吋厂与清华紫光集团。据了解，中芯在获得大基金的协助下，在北京将持续扩建12吋晶圆厂产能。
至于中西部地区（武汉、西安、成都、重庆）从西安有三星设立的3D NAND产线，以及武汉新芯的NAND Flash扩产计画，加上紫光集团透过长江存储科技结合武汉新芯进行资源整合，中西部将成为大陆的NAND Flash制造基地。
除了四大聚落成形，福建区域的发展也是另一大关注焦点。拓墣表示，此一产业带未来若与珠三角的IC设计产业链合作，将进一步推升大陆东南沿海在大陆集成电路产业链的影响力。
