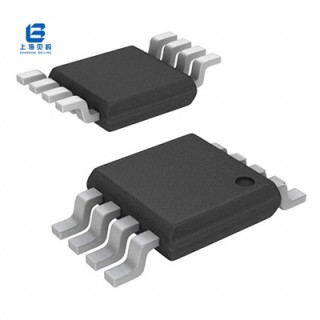

BL9382

【品牌】:BELLING

【单价】:请询价

【库存交期】:2周

【最小起订量】:3000

【封装】:ESOP8

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 上海贝岭股份有限公司 标准包装数: 3000
封装: ESOP8 包装: 卷带
类别: 电源管理 » 电压调节器 » DC/DC转换器 无铅情况/RoHS: 符合
产品描述: 降压型DC/DC转换器

BL9382参数


制造商
上海贝岭股份有限公司
产品种类
降压型DC/DC转化芯片
产品特性

18V ( 30V峰值), 2A同步降压转换器

最高效率
92%
输入电压范围
2.5~6.0V
低静态工作电流
600μA
输出电压
0.6~5.0V
输出电流
Adj
精准性
±2%
封装
SOT23-6
代换型号
MP1482

BL9382概述


该BL9382是一款高效率电流模式同步, 18V / 2A降压转换器。它的输入在4.5V的电压范围为18V ,它提供从一个可调稳压输出电压0.923V至15V ,同时提供高达输出2A电流。

内部同步开关提高效率和消除对外部肖特基二极管。开关频率被设定为340KHz.BL9382由许多块保护,如UVLO ,输入电压过压保护站在更高的输入电压尖峰,热保护和输出短路保护。

该BL9382是在SOP8和ESOP8可用(带散热裸焊盘)封装。


引脚图/引脚功能


BL9382引脚图/引脚功能

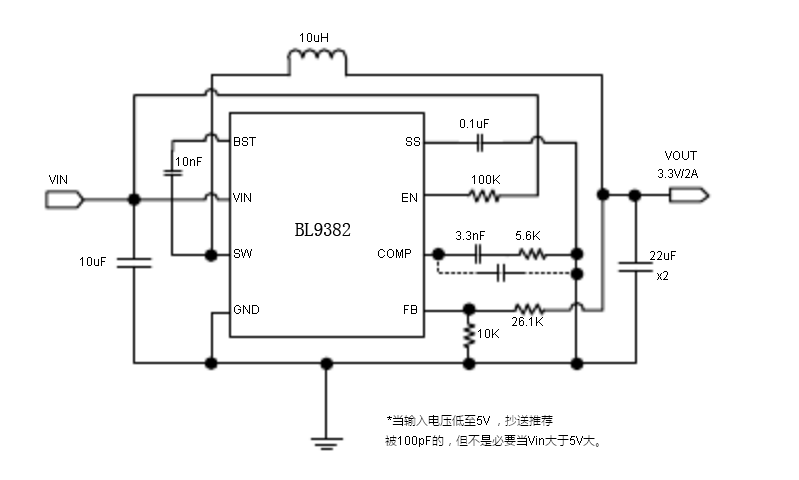

典型应用电路图

BL9382典型应用电路图



与代换型号的参数比对


制造商
上海贝岭股份有限公司
美国芯源系统有限公司
产品型号
BL9382
MP1482
产品种类
降压型DC/DC转换芯片
单片同步降压稳压器
产品特性
42V的输入断态电压,0.7A降压转换器
36V, 2MHz, 0.6A Step-Down Converter
最高效率
95%
93%
输入电压范围
4.5~18.0V
4.75~18.0v
低静态工作电流
1.1mA
230μA
输出电压
0.6~5.0V

输出电流
Adj
2A-3.4A
精准性
±2.5%

封装
SOP8
SOT23-6L

应用领域


•  机上盒
•  消费电子设备的汽车
•  液晶显示器和液晶电视
•  便携式DVD
•  ADSL调制解调器,无线局域网路由器
•  其它12V或双电池锂离子电池
•  供电设备
