ME8115D7G参数
|
制造商 |
南京微盟电子有限公司 |
|
产品种类 |
AC/DC转换器 |
|
产品特性 |
电流模式PWM控制器 |
|
功率(80～265V) |
12W |
|
功率（175～265V） |
18W |
|
备用电源 |
≤100mW |
|
频率 |
60KHz |
|
工作模式 |
PWM |
|
OTP/OVP过压保护 |
Y/ Y |
|
精准性 |
±1% |
|

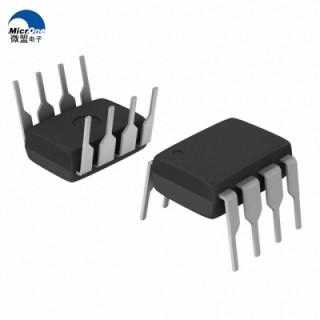

封装 |
DIP8 |
|
代换型号 |
\ |
ME8115D7G概述
ME8115系列是一款高性能电流模式PWM控制器，是专为AC / DC变压器具有较高的性能和价格比而设计的，它提供了12W的连续输出功率，85V和265V之间的宽电压范围内，峰值输出功率可高达18W。优化合理的电路设计和双极性骨折技术具有很高的性能和价格比的组合最终节约整体成本。功率控制器可以应用到典型的反激电路拓扑，以便形成一个简单的AC / DC变压器。 IC内部的启动电路被设计为一种独特的电流吸入方式，它可以开始利用功率开关管本身，这减轻了功耗启动电阻显着的放大作用;当输出功率较低，IC将自动降低工作频率，因此，待机功耗变得极低。当功率管关闭时，内部电路将反向偏置，直接利用了双极型晶体管的CB高耐压的特性，并提高其耐压性的能力，以在高电压700V的，这确保了功率管的安全。
同时，过载和饱和防止的功能完善集成电路，它可以避开某些异常状态，例如过载，变压器饱和，和输出短路，从而提高电源的可靠性的内部。电流限制可以设置由外部组件。采用DIP8标准封装及环保无铅封装，符合欧洲标准供给。
ME8115D7G引脚图/引脚功能
ME8115D7G典型应用电路图
应用领域
• 适配器（例如，旅行充电器，外置电源站）
• 开放式框架（例如，DVD，DVB）
