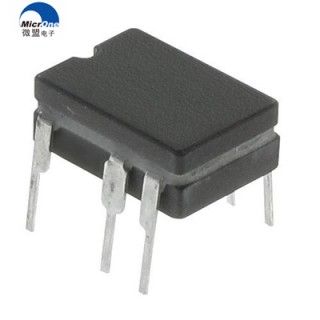

ME8121AD7G参数
|
制造商
|
南京微盟电子有限公司
|
|
产品种类
|
AC/DC转换器
|
|
产品特性
|
电流模式准谐振PWM控制器
|
|
备用电源
|
<100mW
|
|
功率(80-265V)
|
18W
|
|
脉宽模式
|
PWM
|
|
频率
|
ADJ 50-120 KHz
|
|
精准性
|
±1%
|
|
封装
|
DIP7
|
|
代换型号
|
/
|
ME8121AD7G概述
ME8121是一个电流模式准谐振PWM控制器，内置650V/2A功率MOSFET。在85-265V的宽电压范围内提供高达15W的输出功率，峰值输出功率更可高达18W，在大范围的负载和输入电压变化情况下确保谷底电压导通。
ME8121采用高压启动设计，芯片直接连接到高压，以提供芯片启动所需要电流，并在启动后关闭，以降低待机功耗；另外在轻载时进入调周期模式，在更轻载时进入突发模式，从而实现了在全输入电压时小于100mW的待机空耗，并且使进入20KHz以下的音频区的范围最小化，以保证在正常工作状态无异音。芯片内部的7.5uS计时器限制了开关小于120KHz，可以有效简化EML设计。
ME8121拥有完善的保护功能，包括过流保护、过载保护、欠压锁定、过压保护、过温保护等，以确保系统可靠的工作。
ME8121AD7G引脚图/引脚功能
ME8121AD7G典型应用电路图
应用领域
• 适配器
• 机顶盒
• 开放式开关电源
