BL1117参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
双极型低压差线性稳压器
|
|
产品特性
|
提供多种固定电压输出版本
|
|
输入电压
|
Max 15V
|
|
输出电压
|
1.2V~5V
|
|
电源抑制比
|
60dB@100Hz
|
|
低静态工作电流
|
2mA
|
|
输出电流
|
1A
|
|
精准性
|
±2%/±1%
|
|

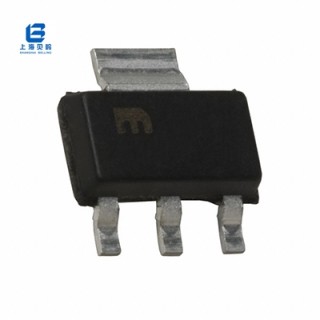

封装
|
SOT223 /TO252
|
|
代换型号
|
/
|
BL1117概述
BL1117是一款低压差的线性稳压器，当输出1A电流时，输入输出的电压差典型值仅为1.2V。除了能提供多种固定电压版本外（Vout＝1.8V,2.5V,2.85V,3.3V,5V），还提供可调端输出版本，该版本能提供的输出电压范围为1.25V~13.8V。具有完善的过流保护和过热保护功能（正常工作环境温度范围极宽，为 -50℃～140℃），确保芯片和电源系统的稳定性。同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。
BL1117引脚图/引脚功能:
BL1117典型应用电路图:
BL1117应用领域:
• 计算机主板，显卡
• LCD监视器及LCD TV
• DVD解码器
• ADSI等是被
• 开关电源的后级稳压等
