BL5910参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
环境传感器烟雾检测电路
|
|
产品特性
|
光电式I / O
|
|
电源电压
|
6V~12V
|
|
输出信号
|
连续报警
|
|
待机电流
|
10μA
|
|
UL认证
|
通过
|
|
工作温度
|
-10°~ +60°
|
|

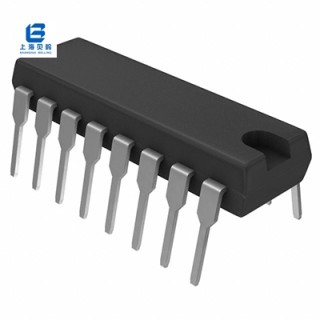

封装
|
DIP16 /SOP16
|
|
代换型号
|
/
|
BL5910概述
BL5910 CMOS LSI用于感烟探测。超低功率模拟计算机和数字计算机两种电路中包含它。结合红外线光电室,该集成电路用于检测烟通过接收光散射烟雾微粒室。当检测到烟雾时,一阵警报声音是由生成的外部压电蜂鸣器驱动IC的推挽式输出。BL5910是一款带I/O接口的光电烟雾检测电路；上电复位后电路即进入待机状态；各引出脚都具有ESD和Latch Up保护电路；应用时可使用电池作电源。单片CMOS集成电路，烟雾检测电路，用于烟雾检测系统，采用的封装形式为16引线双列直插。
BL5910引脚图/引脚功能
BL5910典型应用电路图
