AP2201

【品牌】:Chipown

【单价】:请询价

【库存交期】:2-4周

【最小起订量】:1个

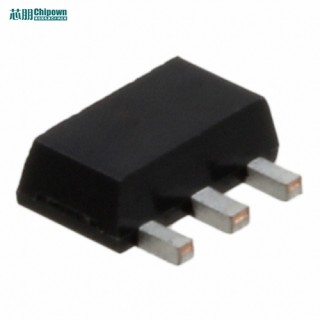

【封装】:SOT23-3L SOT89-3L

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 无锡芯朋微电子股份有限公司 标准包装数: 3000
封装: SOT23-3L SOT89-3L 包装: 卷带
类别: 电源管理 » 电压调节器 » DC/DC转换器 无铅情况/RoHS: 符合
产品描述: 超小型封装PFM DC/DC升压稳压器

AP2201参数


  制造商
  无锡芯朋微电子股份有限公司
  产品种类
  升压型DC/DC转换器
  产品特性
  250KHz 75% Duty Asynchronous PFM
  最高效率
  88%
  输入电压范围
  0.8~6.0V
  低静态工作电流
  11μA
  输出电压
  1.5~5.0V
  输出电流
  800mA
  精准性
  ±2%
  封装
  SOT23-3L、SOT89-3L
  代换型号
    /


AP2201概述


      AP2201系列是CMOS工艺PFM控制的开光型DC/DC升压稳压芯片,其内部主要由参考电压基准,振荡器,比较器组成,输出电压纹波低,转换效率高,带载能力强。有固定占空比75%(低输出电压状态)和88%(高输出电压状态)。其外围仅需一个电感、一个电容和一个二极管,当CONT点电压超过限定值时保护电路会关断内置场效应管以防止器件损坏。起保护特性及小封装和低功耗特性非常适合应用于便携式产品。


AP2201引脚图/引脚功能:


 芯朋微AP2201引脚图/引脚功能


AP2201型号典型应用电路图:


AP2201型号典型应用电路图


AP2201典型效率曲线


芯朋微AP2201典型效率曲线


AP2201应用领域:


•   数码相机、电子词典、PDA等便携式产品
•   CD/MD\MP3等音频设备
•   无线鼠标、键盘
•   微处理器
