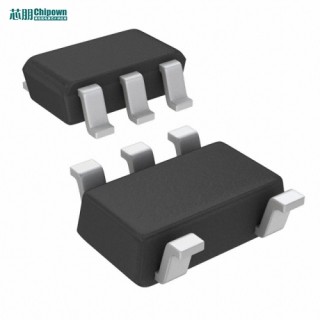

AP5054B

【品牌】:Chipown

【单价】:请询价

【库存交期】:2-4周

【最小起订量】:3000

【封装】:SOT23-5L

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 无锡芯朋微电子股份有限公司 标准包装数: 3000
封装: SOT23-5L 包装: 卷带
类别: 电源管理 » 电源管理器件 » 电池管理 无铅情况/RoHS: 符合
产品描述: 具有热调节功能的独立线性锂电池充电器

AP5054B参数


制造商

无锡芯朋微电子股份有限公司

产品种类

电池管理

产品特性

具有热调节功能的独立线性锂电池充电器

工作电压范围

4.25~6.5V

输出电压

4.2V

低静态电流

350uA

静态电流(停止工作)

30uA(睡眠模式)

输出电流

500mA

封装

SOT23-5L

代换型号

  \


AP5054B概述


AP5054B是一个完善的单片锂离子电池恒流/恒压线性电源管理芯片,其SOT封装和极少的外围元件非常适合应用于便携式产品,而且AP5054B专门设计适用于USB的供电规格。基于内部MOSFET结构,不需要外部感应电阻和阻塞二极管,当外部环境温度过高或在大功率工作时,热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,AP5054B将自动终止充电循环。

当输入端(适配器或USB电源)拔掉后,AP5054B自动进入低电流状态,电池漏电流将降到2uA以下。AP5054B还可被设置于停止工作状态,使电源电流降到25uA。

其余特性包括:充电电流监测、欠压锁闭,自动再充电和状态引脚以显示充电结束。


AP5054B引脚图/引脚功能


芯朋位AP5054B引脚图/引脚功能

AP5054B典型应用电路图


芯朋微AP5054B典型应用电路图

应用领域


•  手机、PDA、MP3、MP4
•  充电器
•  蓝牙、GPS导航仪
