AP5058

【品牌】:Chipown

【单价】:请询价

【库存交期】:2-4周

【最小起订量】:3000

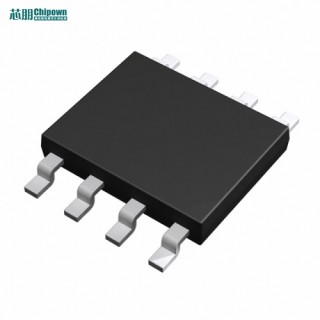

【封装】:SOP8-PP

【下载】: PDF文档下载

分享到:
询价提示

1、24小时内快速提供报价

2、提交询价后立即发送确认邮件

3、登录我的询价实时查看处理情况

阶梯价格

购买数量大于最大阶梯数量,建议询价获得更优惠价格!

询 价

制造商: 无锡芯朋微电子股份有限公司 标准包装数: 3000
封装: SOP8-PP 包装: 卷带
类别: 电源管理 » 电源管理器件 » 电池管理 无铅情况/RoHS: 符合
产品描述: 1A线性锂电电池充电器;不需要外接MOSFET,传感电阻和隔离二极管

AP5058参数


  制造商
  无锡芯朋微电子股份有限公司
  产品种类
  1A线性锂电电池充电器
  产品特性
  不需要外接MOSFET,传感电阻和隔离二极管
  输入电压范围
  4.25~6.5V
  低静态工作电流
  350uA
  输出电压
  4.35V
  输出电流
  1000mA
  精准性
  ±1%
  封装
  SOP8-PP
  代换型号
  /


AP5058概述


AP5058是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片,其SOP封装和极少的外围原件非常适合应用于便携式产品,而且AP5058专门设计适用于USB的供电规格。基于内部MOSFET结构,不需要外部感应电阻和隔离二极管,当外部环境温度过高或在大功率工作时,热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V,充电电流可通过外部电阻设置。当充电电流在大道最终浮充电压之后降至设定值1/10时,AP5057将自动终止充电循环。当输入端(适配器或USB电源)拔掉后,AP5058自动进入低电流状态,电池漏电流将降到2uA以下。AP5058还可被设置于停机状态,使电源电流降到50uA。其余特性包括:电池温度检测,欠压锁闭,自动再充电和两个状态引脚以显示充电和充电终止。


AP5058引脚图/引脚功能


 芯朋微AP5058引脚图/引脚功能


AP5058型号典型应用电路图


芯朋微AP5058型号典型应用电路图


AP5058应用领域


•   手机、PDA、MP3、MP4
•   充电器
•   数码相机
•   电子词典
•   蓝牙、GPS导航仪
