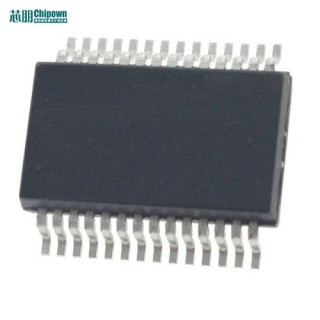

PN7136参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
半桥驱动芯片
|
|
产品特性
|
3相半桥驱动、过流关断所有通道、高低侧通道均延时匹配
|
|
异相位
|
LO/HO in phase with LIN/HIN
|
|
输入电压范围
|
10V~20V
|
|
最大电压
|
600V
|
|
电流
|
300/600mA
|
|
吨/关
|
540&540ns
|
|
封装
|
SOIC28
|
|
代换型号
|
/
|
PN7136概述
PN7136是一款具有三相独立输出的高压、高速功率MOSFET和IGBT高低侧驱动芯片。其浮地通道能工作在600V的高压下，可用于驱动2个N型功率MOSFET或IGBT结构。该芯片逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。该芯片可以通过外部电流感应电阻传送信号对六个输出进行关断，实现过流保护功能。使能端可以同时关断六个输出通道。FAULT端信号用于提示过流或者欠压情况的发生，过流信号的自动清除时间可以通过外部可编程的RC延时网络提供。输出具有大电流脉冲能力。传输延时具有匹配性，以简化在高频下的应用。
PN7136引脚图/引脚功能
PN7136型号典型应用电路图
PN7136应用领域
• 电机驱动
• 空调/洗衣机
• 通用逆变器
• 微小/迷你逆变器驱动
