M293010 参数
|
制造商
|
台湾友顺科技集团公司
|
|
产品种类
|
低压差线性稳压电路
|
|
产品特性
|
快速响应、精确的电流限制、远程电压感测、过热保护、过压保护、优越的散热接地片
|
|
输入电压
|
2.4V~27V
|
|
输出电流
|
1A
|
|
电源电压抑制比
|
75
|
|
存储温度
|
-30°C ~ +100°C
|
|
封装
|

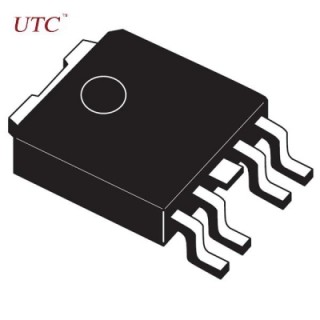

TO-252-5
|
|
代换型号
|
/
|
M293010 概述
该UTC M293010为1A低压差班轮稳压器提供低电压和高电流输出。设计特别是对于在工业高电流要求和消费类应用;嵌入式内核，内存或逻辑电源;电视，录像机和办公设备。该UTC M293010是具有非常低的效率的电压调节器电压差和极低的接地电流。该器件提供了一个稳压输出高达1A。包括过流和热保护提高整个系统的可靠性。固定设备输出电压也可提供。A内带隙基准提供了准确度和出色的温度特性对于调节器。智商不增加显著的电压差接近，一个理想的功能在待机/恢复电力系统中数据的完整性是至关重要的。A的内部功率PNP提供小于600mV的压差电压在1A的电流。一个LS-TTL / CMOS兼容输入给设计者完全控制开机，待机或关机。低输出电压消除了对昂贵的PWM降压转换器。低压差电压允许更有效率调节输出调节前丢失。该UTC M293010提供的5引脚TO-252风格表面贴装塑料封装与地面选项卡提供低电阻路径获得最大的散热。
M293010 引脚图/引脚功能

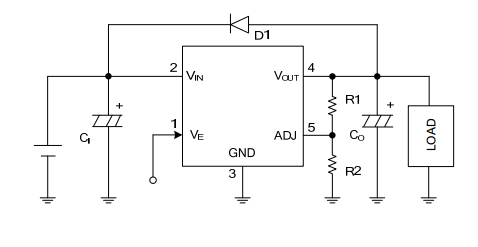

M293010 典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
