UR5517参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
DDR终端稳压电路 |
|
产品特点 |
内置软启动、限流保护、热关断保护 |
|
输入电压 |
1.2V~3.6V |
|
参考电压（VREF） |
0.75V;0.9V;1.25V |
|
输出电流 |
3A |
|
存储温度 |
-55°C ~ +160°C |
|

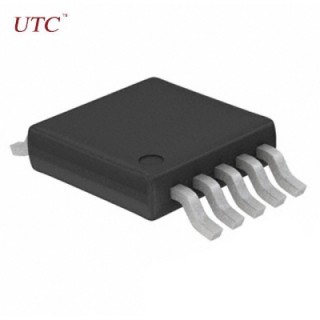

封装 |
MSOP-8 MSOP-10 |
|
代换型号 |
/ |
UR5517概述
该UR5517是一种线性稳压器可提供高达3安培双向采购和下沉能力在DDR1 / 2/3 SDRAM总线终端应用。它只要求陶瓷输出20uF电容由集成运算放大器可提供快速负载瞬态响应。该UR5517还包括两个控制引脚，S3和S5。如果S3是在低级别的设置，VTT将被关闭，离开的Hi-Z（睡眠状态模式）。如果设置S5均是在低级别的设置，无论VTT和VTTREF会截止，对地放电（软关闭方式）。
UR5517引脚图/引脚功能
UR5517典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
