P3586参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品种类 |
降压切换稳压电路 |
|
产品特性 |
保护电路、过电流保护、1.2MHz的频率 |
|
工作电源电压 |
3.6V ~23V |
|
输出电流 |
3A |
|
反馈电压 |
0.8V |
|
静态电流 |
5mA |
|
待机静态电流 |
10uA |
|
工作温度 |
-20°C ~ +125°C |
|

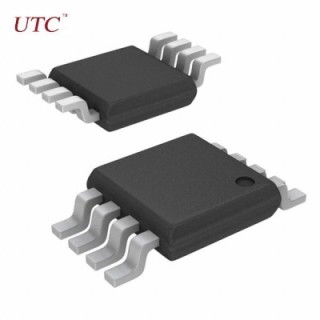

封装 |
SOP-8 |
|
代换型号 |
/ |
P3586概述
该UTC P3586是一个固定的1.2MHz的频率，电压模式，脉宽调制控制器内部功率MOSFET。它提供3A的连续输出电流在较宽的输入电压范围内具有优异的负载和线路调节。内部参考电压源提供低输出电压下降以0.8V为进一步的应用。 PWM控制电路，可以提供0〜100％占空比。UTC P3586由这样的保护电路来实现的可靠性。一个UVLO（欠压锁定输出）电路监视VCC电源电压以防止错误的逻辑控制。控制器的OCP（过电流保护）电路监视输出电流通过使用穿过功率MOSFET的RDS的压降节约使用一电流检测电阻。过电流保护电路也监控下短路FB引脚上的电压条件。该UTC P3586通常应用于便携式设备。用于确定循环动态最大的灵活性，该设备配备了补偿引脚。此外，它需要较少的外部元件，操作因其配置。
P3586引脚图/引脚功能
P3586典型应用电路图
应用领域
● LED灯电源
● 适配器
● 车载逆变电源
● 液晶电视电源
● DVD和DVB电源板
● 通信逆变电源
● 电动工具电源
● 应急灯电源
● 无线和便携式应用
