UC3837参数
|
制造商 |
台湾友顺科技集团公司 |
|
产品品牌 |
UTC |
|
产品种类 |
脉冲宽度调变控制器 |
|
产品特性 |
软启动、低启动电流、逐周期电流限制、欠压锁定、动态峰值电流限制为恒定的输出功率 |
|
电源电压 |
23V |
|
启动电流 |
5uA |
|
工作温度 |
-40°C ~ +125°C |
|

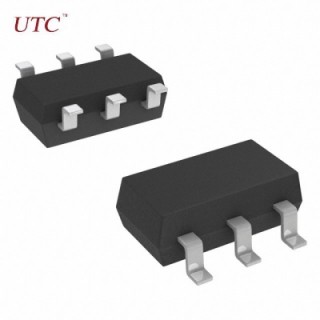

封装 |
SOT-26 |
|
代换型号 |
/ |
UC3837概述
该UC3837是高性能电流模式，PWM控制器非常适用于低待机功耗。低VDD启动电流使启动时的设计和一个电源可靠值电阻器可用于在启动电路，以尽量减少备用电源。在无负载条件下，集成电路工作在省电模式下的待机功耗，从而降低频率在轻负载条件下更高的转换效率。内部斜率补偿以提高系统的稳定性高PWM占空比输出。前沿消隐的电流感测输入消除信号中的毛刺，它提供了最小在设计外部元件数量。优秀的EMI性能实现了与UTC专有跳频技术（ZL201020615247.1）软驱动器控制起来。音频噪音消除由于开关比20kHz的频率更在操作过程中。该UC3837有这样的应用为：电池充电器，电源适配器，机顶盒电源，喷墨打印机，开放式开关电源。
UC3837引脚图/引脚功能
UC3837 典型应用电路图
