US2005参数
|
制造商 |
|
|
产品品牌 |
UTC |
|
产品种类 |
|
|
产品特性 |
80μA低静态电流、过热保护、欠压锁定 |
|
电源电压 |
6V |
|
开关输入电压 |
2.5V~5.5V |
|
内部电源电流 |
80uA |
|
工作温度 |
-40°C ~ +85°C |
|

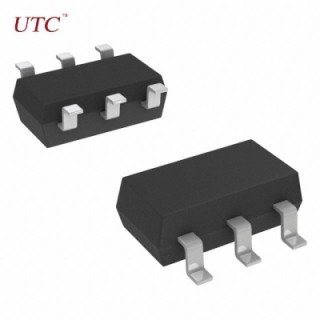

封装 |
SOT-26 |
|
代换型号 |
/ |
US2005概述
UTC US2005是一款低电压高性价比与限流功能的高端电源开关。它特别适用于一般目的配电和控制在数字电视（DTV），打印机，机顶盒（STB），个人电脑，PDA以及其他外围设备。UTC US2005包含电荷泵电路来驱动内部MOSFET开关，还可以通过这样的保护电路：软启动电路保护这些设备不受损坏通过限制浪涌插件期间电流;热关断电路，用来防止由高电流负载灾难性交换机故障。 UVLO用于确保设备保持关闭，除非有一个有效的输入电压当下。一个标志输出设计，以指示故障情况通报当地USB控制器。较低的静态电流为80μA使该装置非常适用于电池供电的便携式设备。UTC US2005允许瞬间大电流浪涌通过无限制不牺牲整体系统的安全性。它还允许输出摆率通过外部电容限制。
US2005引脚图/引脚功能
US2005典型应用电路图
应用领域
● 数字电视
● 打印机
● 机顶盒（STB）
● 个人电脑
● PDA以及其他外围设备
