U74LVC640参数
制造商 |
台湾友顺科技集团公司 |
产品品牌 |
UTC |
产品种类 |
逻辑电路 |
产品特性 |
具有三态反相输出的八路总线收发器 |
电源电压 |
1.2~3.6V |
电源电流 |
±100mA |
输入电压 |
-0.5~ 6.5V |
输出电流 |
±50mA |

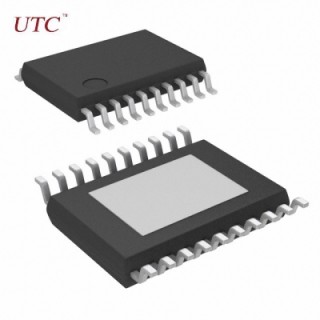

封装 |
TSSOP-20 |
代换型号 |
/ |
U74LVC640概述
U74LVC640是专为数据总线之间的异步通信设计的,并且具有反相输出功能。当方向控制(DIR)输入为高,数据从A总线到B总线传输。与此相反时,数据从B总线输入到A总线,DIR输入为低传输。
U74LVC640引脚图/引脚功能
![UTC台湾友顺 U74LVC640引脚图 引脚功能](http://www.icgu.com/file/upload/201511/26/15-19-24-38-21.jpg)
U74LVC640典型应用电路图
![UTC台湾友顺 U74LVC640典型应用电路图](http://www.icgu.com/file/upload/201511/26/15-19-37-74-21.jpg)
